技术背景

铁路通信设备线缆标识需要做到统一、规范、简明实用,从而提高工程建设、项目验收、计划检修、日常维护、故障处理等效率,为通信安全提供有力保障,提升运维服务质量。

设备标签
  • 大设备标签

    标签规格:SP90-60(浅黄C=0,M=0,Y=40,K=0)

    标签尺寸:90*60mm

    标签尺寸:90*60mm

  • 小设备标签

    标签规格:SP90-60(浅黄C=0,M=0,Y=40,K=0)

    标签尺寸:90*60mm

    标签尺寸:90*60mm

线缆标签

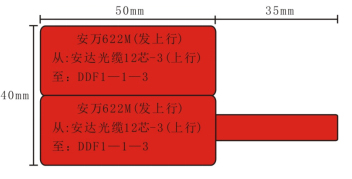

  • 尾纤,2M线,10平方以下的电源线及其他线缆

    标签规格:LF40-50-35(白)

    标签尺寸:40*50+35mm

    标签要素:运用名称、起点、终点

  • 尾纤,2M线,10平方以下的电源线及其他线缆

    标签规格:LF40-50-35(白)

    标签尺寸:40*50+35mm

    标签要素:运用名称、起点、终点

  • 地区光电缆
    p>标签规格:SG60-60(白)

    标签尺寸:(30+30)*60mm

    标签要素:运用名称、起点、终点、长度、型号、开通日期

    字体字号:宋体五号加粗

    粘贴位置:电缆井、手孔、弱电间等线缆布放位置,距线缆接头15mm处使用扎带进行固定。

  • 干线光电缆

    标签规格:SG60-60(白)

    标签尺寸:(30+30)*60mm

    标签要素:运用名称、起点、终点、长度、型号、开通日期

    字体字号:宋体五号加粗

    粘贴位置:电缆井、手孔、弱电间等线缆布放位置,距线缆接头15mm处使用扎带进行固定。

  • 10平方以上的电源线及其他线缆

    标签规格:SG60-60(白)

    标签尺寸:(30+30)*60mm

    标签要素:运用名称、起点、终点、长度、型号、开通日期

    字体字号:宋体五号加粗

    粘贴位置:电缆井、手孔、弱电间等线缆布放位置,距线缆接头15mm处使用扎带进行固定。

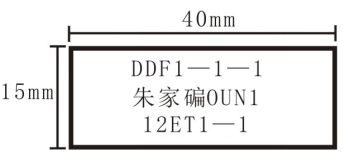

DDF架面板标签

标签规格:SP40-15

标签尺寸:40*15mm

标签要素:DDF端口编号、电路运用名称、设备端口

字体字号:宋体五号加粗

ODF架面板标签(A4纸打印)

标签尺寸:210mm×297mm

蓄电池组标签

标签规格:SP30-25

标签尺寸:30*25mm

标签要素:电池组编号、单节电池编号

字体字号:初号加粗

粘贴位置: 电池左上角
